مقاومت نوری پلی آمیدی حساس به نور PSPI
مقاومت نوری پلی آمیدی حساس به نور PSPI

مقاومت نوری پلی آمیدی حساس به نور PSPI


محل منبع: چین
نام تجاری: Semixlab
شماره مدل: PSPI-01
صدور گواهینامه: ISO9001
حداقل مقدار سفارش: مشروط به مذاکره
قیمت: برای نقل قول سفارشی تماس بگیرید
جزئیات وزن کشی و بسته بندی: بسته صادرات استاندارد
زمان تحویل: زمان تحویل: 15-30 روز پس از تایید سفارش
شرایط پرداخت: T / T
تامین قابلیت ها: ۱۰۰ تن در ماه
توضیحات:

مواد بسته‌بندی پلی‌آمید حساس به نور Semixlab PSPI

PSPI یک ماده رزین مایع حساس به نور برای تولیدکنندگان نیمه‌هادی است. این ماده چندین عملکرد حیاتی در تولید نیمه‌هادی‌ها دارد و به عنوان یک لایه محافظ سطحی برای عناصر نیمه‌هادی، یک لایه غیرفعال کننده برای ضربه‌ها و یک لایه عایق برای سیم‌کشی مجدد عمل می‌کند.

این ماده به دلیل ویژگی‌های برجسته‌اش متمایز است. این ماده مقاومت حرارتی و شیمیایی عالی ارائه می‌دهد. علاوه بر این، خواص الکتریکی و مکانیکی قابل توجهی دارد.

برای پاسخگویی به نیازهای رو به رشد صنعت، ما سبد متنوعی از محصولات را توسعه داده‌ایم. این محصولات به خوبی برای برآورده کردن الزامات فناوری بسته‌بندی نسل بعدی مجهز شده‌اند و تضمین می‌کنند که ما می‌توانیم راه‌حل‌هایی ارائه دهیم که با آخرین پیشرفت‌ها در حوزه نیمه‌هادی‌ها همگام باشند.

برنامه:

این ماده عمدتاً در زمینه نیمه‌هادی‌ها، برای لایه محافظ سطح قطعات نیمه‌هادی، لایه غیرفعال برجسته، لایه عایق سیم‌کشی مجدد و غیره استفاده می‌شود. همچنین به طور فزاینده‌ای در بسته‌های پیشرفته‌ای که نیاز به تشکیل چند لایه دارند، مورد استفاده قرار می‌گیرد.

خدمات قابل ارائه:

تجزیه و تحلیل سناریو برنامه مشتری، مواد تطبیق، حل مشکلات فنی.

مشخصات شرکت:

Semixlab دارای 2 آزمایشگاه، تیمی از کارشناسان با 20 سال تجربه مواد، با قابلیت تحقیق و توسعه و تولید، آزمایش و تأیید است.

جزئیات سریع:

۱. نام‌های مختلف برای محصولات: پلی‌آمید حساس به نور PSPI/PSPI/عایق حساس به نور/مواد بسته‌بندی پلی‌آمید حساس به نور PSPI/پلی‌آمید حساس به نور.

۲. کاربرد اصلی: عمدتاً در زمینه نیمه‌هادی‌ها، برای لایه محافظ سطح قطعات نیمه‌هادی، لایه غیرفعال برجسته، لایه عایق سیم‌کشی مجدد و غیره استفاده می‌شود. همچنین به طور فزاینده‌ای در بسته‌بندی‌های پیشرفته که نیاز به تشکیل چند لایه دارند، مورد استفاده قرار می‌گیرد. عمدتاً در زمینه بسته‌بندی نیمه‌هادی‌های متوسط ​​و بالا.

۳. مشخصات اصلی:

وضوح حساس به نور ≤3um، پایداری حرارتی تا 320℃، ثابت دی الکتریک 3.3 (1MHz)، چسبندگی 40Mpa، مقاومت در برابر خوردگی اسید و قلیایی قوی، پنجره فرآیند باریک، عمدتاً در زمینه بسته بندی متوسط ​​و بالا.

مشخصات

جدول مقایسه عملکرد محصول:

شاخص های عملکرد آساهی کاسی (ژاپن) Semixlab
وضوح حساس به نور μ2μm μ3μm
پایداری حرارتی (Tg) > 350 درجه سانتیگراد 330 ° C
ثابت دی‌الکتریک (1 مگاهرتز) 3.1 3.3
چسبندگی (MPa) 45 40
مقاومت شیمیایی مقاومت قوی در برابر اسید/قلیا مقاومت در برابر خوردگی متوسط
پنجره پردازش باریک باریک
زمینه برنامه بسته بندی رده بالا بسته‌بندی متوسط ​​رو به بالا
اپلیکیشن‌ها

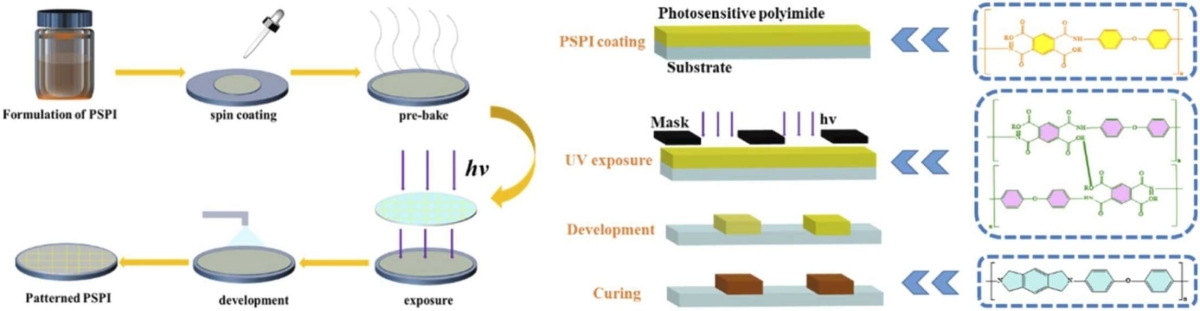

فرآیند درخواست معمولی

Semixlab PSPI از طریق نوآوری در ساختار مولکولی مواد و بهینه‌سازی پارامترهای فرآیند، به پیشرفت‌های چشمگیری در مواد بسته‌بندی پیشرفته داخلی دست یافته است و تضمین بسته‌بندی قابل اعتمادی را برای حوزه‌های پیشرفته‌ای مانند ماژول‌های RF 5G، ماژول‌های قدرت در سطح خودرو و تراشه‌های هوش مصنوعی ارائه می‌دهد. در صورت نیاز به دریافت گزارش‌های فنی دقیق یا ترتیب آزمایش نمونه، لطفاً با تیم پشتیبانی فنی ما تماس بگیرید.

مزیت رقابتی

مزایای هسته Semixlab PSPI

۱. لیتوگرافی با دقت بسیار بالا

وضوح ۳ میکرومتر برای برآورده کردن نیازهای مسیریابی میکرو-برآمدگی و RDL برای بسته‌های ۲.۵D/3D.

مورفولوژی دیواره جانبی شیب‌دار و مستقیم (85 تا 88 درجه) برای افزایش قابلیت اطمینان در چیدمان چندلایه.

۲. پایداری محیطی شدید

دمای انتقال شیشه‌ای بالای ۳۳۰ درجه سانتی‌گراد برای سازگاری با بسته‌بندی دمای بالای دستگاه‌های قدرت.

تلفات دی‌الکتریک پایین (Df<0.005) برای سناریوهای موج میلی‌متری با فرکانس بالا تلفات دی‌الکتریک پایین (Df<0.005)، مناسب برای سناریوهای موج میلی‌متری با فرکانس بالا.

۳. پیشرفت در سازگاری فرآیند

پشتیبانی از نوردهی دو بانده i-line/g-line، سازگار با تجهیزات لیتوگرافی داخلی رایج.

توسعه عرض جغرافیایی ±۱۵٪، کاهش تأثیر نوسانات فرآیند.

۴. بومی‌سازی نوآوری‌های تکنولوژیکی

فناوری «تقویت شبکه‌ای شدن نانو» را به طور مستقل توسعه داده و استحکام مکانیکی را 30 درصد افزایش داده است.

فرمولاسیون بدون هالوژن و سازگار با محیط زیست مطابق با استانداردهای بین المللی EHS.

حوزه های کاربردی اصلی:

جهت برنامه سناریوی معمولی ارزش راهکار
بسته بندی پیشرفته Fan-Out، SiP، Chiplet RDL Layer اتصال داخلی با چگالی بالا + پوشش فوق نازک (<5μm)
دستگاه های قدرت لایه غیرفعال‌سازی ماژول IGBT، SiC مقاوم در برابر چرخه دمایی بالا (-55°C~250°C)
سنسورهای MEMS لایه‌های محافظ ریزساختار زیست‌تراشه کنترل تغییر شکل با تنش کم (<50MPa)
درایورهای نمایشگر لایه اتصال موقت میکرو ال‌ای‌دی با قابلیت انتقال ماکرو بهینه‌سازی حساسیت پاسخ به جدایش لیزری

۵. تایید اعتبارسنجی زنجیره زیست‌محیطی

گواهینامه قابلیت اطمینان کارخانه‌های بسته‌بندی و آزمایش هد، مانند Changdian Technology و Tomfool Microelectronics را با موفقیت پشت سر گذاشته و برای فرآیند BCD 55 نانومتری SMIC مناسب است.
